Lenovo Tab 2 (TB2-X30L) Включается, не заряжается, проблема аппаратная
- Автор темы max_p
- Дата начала
На планшете прошивалась именно микросхема или патченная прошивка ставилась,точно не помню,года два назад мучался.обычной сменой по этого не добиться
Да, подтверждаю. Сам проверил эту инфу. Смятение внесло следующее - заказывал три штуки здесь
и могу смело сказать что 100% брак, с новым ни тока потребления по USB, ни включения вообще никакого, 100% мертвый TAB, выпаял, без - не вкл. впаял родную, есть ток заряда, но вкл. только при зарядке и постоянно воскл. знак на АКБ.
По поводу "не заряжается, всегда 50%... Смотрите линию TH, идущую от батареи, в моём случае помогло удаление RT2 на планке внутри батареи, но может и на этой линии на плате проблема, но точно с ней связано.
Доброго дня.
Пришёл планшет TB2-LX1 с проблемой не заряжается. Выдавал в разъём зарядки 5v и не включался. После переподключения АКБ включился, но не заряжался. При подключении зарядки моргает надписью Lenovo, через некоторое время может включиться, но процент АКБ равен 0%. Менял разъём, несколько 358S 2166, не помогло. Питание 5v до микросхемы доходит. На зарядке показывает потребление 450мА. Но если запускать с блока питания, то может показать 2% зарядки и потом будет падать.
Что можно сделать с такими симптомами?
Темы со схемой больше нет.
Пришёл планшет TB2-LX1 с проблемой не заряжается. Выдавал в разъём зарядки 5v и не включался. После переподключения АКБ включился, но не заряжался. При подключении зарядки моргает надписью Lenovo, через некоторое время может включиться, но процент АКБ равен 0%. Менял разъём, несколько 358S 2166, не помогло. Питание 5v до микросхемы доходит. На зарядке показывает потребление 450мА. Но если запускать с блока питания, то может показать 2% зарядки и потом будет падать.
Что можно сделать с такими симптомами?
Темы со схемой больше нет.
Она есть, но в "Файлах" ( вверху любой страницы форума, пункт меню "Файлы" )
уже не выдает?
выв. ID коннектора зарядки, как поживает?
Питание на разъём больше не выдаёт.
Оставил планшет на ночь на зарядке. Зарядился до 100%. После отключения зарядки выключился. Включается, но индикации зарядки у включённого планшета нет. Зато если выключить и поставить на зарядку, то сам включается и уже с индикацией.
ID чуть позже проверю и отпишусь/дополню.
Перепроверил. 5v на разъёме есть во включённом состоянии. Он постоянно в режиме OTG?
TP1823 (ID) - падение напряжения 1.6v, сопротивление 3.23MOm.
TP1820 (D+) - 1.6v, 166kOm
TP1821 (D-) - 1.6v, 301kOm
Последнее редактирование модератором:
у вас включился режим otg
смотрите ID
Спасибо за ответ.

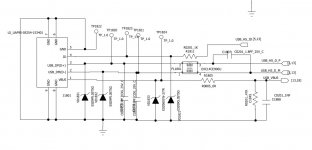

По схеме от разъёма там VD1821 и R1811. Дальше процессор и 358s.
Как правильно проверить эту линию?
Обычно проц вылетает.
Попробуйте на id подать 1.8 - 2.8в через резистор 1к
Разъём менял, VD1821 снимал. Не помогло.
Резистор припаял после R1811 и подал напряжение. 5v на разъёме пропадает. Планшет начинает нормально реагировать на зарядку и потребление почти ампер. Это хорошо или не очень?
лучше так, чем никак
ну или проц менять
Тогда, чтобы отключить OTG, попробуйте подтянуть вывод ID через резистор в несколько килоОм к питанию батареи, например, или ещё к какому.
Спасибо за советы. Так и сделал. Нашёл питание 1.8v у разъёма тачскрина (не посмотрел куда именно, а на схеме нет того пустого пятака) и подал его через тот же резистор на 1кОм. Работает. И в выключенном состоянии и во включённом. Пока тестирую, может переделаю с большим сопротивлением и напряжением, чтобы поближе.
Вижу что пост старый , но мало вдруг кому пригодится.. Если показывает постоянно 50 процентов проблема возможно в терморезисторе. Казалось бы причем терморезистор? Ан нет в Леново организовано так , что если идет не правильное определение температуры ,то будет показывать 50%. заряда... Терморезистор 10кОм...если что..
Последнее редактирование:

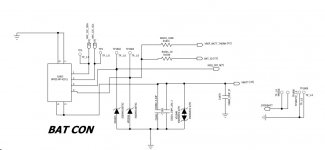

спасибо за подсказку конечно все бы ничего но вот где мне искать терморезистор в схеме может быть на контролере батареи ? исходя из постов выше rt2 смахивает на простой резистор (перемычка и удаление его не изменили ситуацию) постоянные 50% заряда .коннектор батареи не в обрыве маркировки th или rк (терморезистор) не нашел
Поступил такой же в ремонт с признаками включения и перезагрузки, первым что было сделано прошит и ситуация не изменилась а вот поставил заряжаться то он также само включался и перезагружается но потом включился, удалось настроить и пользовался пока не перезагрузил и теперь снова так же моргает. Проблема в аккумуляторе наверное а подкинуть нет другого. Кто сталкивался с таким поведением?
Все. Отвалы процессоров и износ памяти.
По статистике в этой модели чаще процессор. Примерно 70% случаев процессор, 30% emmc. Ну если не брать в расчет остальные проблемы.
Принес клиент не включается, раскуроченный usb заменил, SMB358 2166 заменил тоже был в пробое, знатно подсаживал батарею. включился но висел на 50% заряда, заменил RT2 на контролере батареи на обычный резистор 10к (снял с телефона samsung парт номер 2007-000148) процент скакнул до 81% и начал адекватно расти по нарастающей. спасибо за пинок в нужном направлении сам бы я его не дожал - кто бы мог подумать что засада крылась в самой батарее точнее в перемудреном контролере
Вложения
Последнее редактирование модератором:
Запишу сам себе для памятки) Сгорела 358s-2166 и забрала с собой WS4639 . Заменил 358s-2166 и заперемычил WS4639 , зарядка пошла, индикация АКБ в норме, вроде без микросхемы WS4639 на этом планшете все работает.
