Redmi note 10s фото платы Решено

[Damir123]

Всем привет, есть у кого фото платы Redmi note 10s, при перекатки проца и памяти, снес элементы. Выручите пожалуйста, срочно надо фото под экраном проца и памяти



[stefanjke]

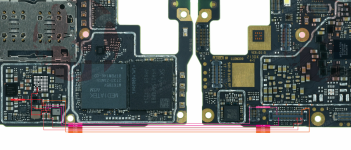

Есть такое. Может чем поможет.



[Diana!]

и такое есть.....



[artema4546]

redmi note 10s в ремонте. нет изображения. с tft модулем есть изо. при прозвоне коннектора, на 1й ноге, я так понял это питания дисплея, по нулям. подскажите куда идет она



[ed_mobstyle]

redmi note 10s в ремонте. нет изображения. с tft модулем есть изо. при прозвоне коннектора, на 1й ноге, я так понял это питания дисплея, по нулям. подскажите куда идет она



[artema4546]

отлично! огромное спасибо! кинул перемычку и родной дисплей запоказывал.



[alexmet231]

Всем привет, подскажите как должна стоять микросхема уселителя сети
Телефон без нее пришёл



[BURZUM]

Всем привет, подскажите как должна стоять микросхема уселителя сети
Телефон без нее пришёл

Какова уселителя?



[alexmet231]

Сети или звука
Он стоит возле конектора акб под защитным экраном



[Nikolayyyy]

А посмотреть что это за усилитель сложно?



[moonlight_420]

redmi note 10s в ремонте. нет изображения. с tft модулем есть изо. при прозвоне коннектора, на 1й ноге, я так понял это питания дисплея, по нулям. подскажите куда идет она

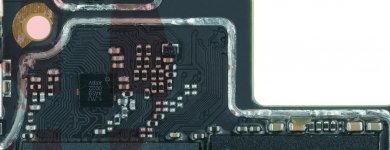

Болячка модели, рвется дорожка под экранировкой, во втором слое.



[Nikolayyyy]

Болячка модели, рвется дорожка под экранировкой, во втором слое.

И зачем массу делать?



[moonlight_420]

И зачем массу делать?

если хочешь, можешь и массу соединить, но я говорил про дорогу во втором слое платы. Она и идет на первый пин коннектора. Рвется у края пайки экранировки, при ударе
